Placas, cavidades, electrodos y electrolito

Mensaje  Admin el Mar Oct 23, 2012 4:06 pm

Aca expondremos todo lo referente a las placas, tamaño, preparación, el electrolito solo para CC (no para circuitos pulsados o de Meyer). El condicionamiento y demas detalles de construcción. Tambien como conectarlas para obtener la mejor eficiencia.


Última edición por Admin el Mar Oct 23, 2012 4:37 pm, editado 3 veces

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Cavidades resonantes y conexionado de cell de Meyer

Mensaje  Admin el Mar Oct 23, 2012 4:33 pm

Ok empezemos. Pondremos un pdf con las medidas originales de las cavidades que uso Meyer en su celda de 10 cavidades en serie para hacer funcionar el buggy. No se aflijan si no son las mismas que usan ustedes. Probablemente funcionaran correctamente. Solo sabemos que son las medidas originales, pero no sabemos si son las mejores.
Medidas originales. No presten atención a el conexionado de la celda del pdf, yo creo que esta mal. Las medidas de inductancia y capacidad son del transformador VIC.

http://www.globalkast.com/docs/VIC_Transformer_&_Cavity.pdf

Por que no hay que usar tubos con costura? Porque la electro erosión los termina por oxidar y descomponer. Ademas los perfora con el tiempo y ensucia el agua rápidamente, volviendola muy conductora y produciendo calor y fugas y adiós a la eficiencia.
Ver imagen:



Conexionado: Si utilizas placas planas o cavidades da igual, el conexionado debe hacerse en serie. Con las placas del centro como neutrales, o sea sin conexión eléctrica con el generador de señales. Seria algo asi:

+ N N N N N N N N N -

+ Placa conectada al positivo del generador
- Placa conectada al negativo del generador
N Placa sin conexión o neutra

Aclaración: Si usan cavidades y siguen el circuito se daran cuenta que es el mismo circuito electrico solo que el conexionado entre las cavidades hace de placa neutral, ya que ese pequeño cable que conecta las cavidades no tiene otra función que conectar una placa (caño exterior) con otra placa (caño interior). O utilizan una placa positiva, otra negativa y 9 neutrales o sino 10 cavidades, es lo mismo, van en serie.



Última edición por Admin el Miér Nov 07, 2012 4:56 pm, editado 4 veces

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

cavidad con costura

Mensaje  pablotrekk el Mar Oct 23, 2012 5:00 pm

Hola daniel!:

Estos tubos que se ven en imagen deben ser del tipo con costura, y la clase de acero cual es? 304, 316, 316L? Pues, como bien me aconsejaste por propia experiencia debo usar sin costura, yo he elegido los mas economicos entre la clase 316L que son con costura, porque como son destinados a las primeras pruebas de ensayos tal vez el diseño sea otro y los tenga que descartar totalmente, por eso los compre asi, ya que los con costura me salian el doble, no es mucho si vamos al caso, pero para tirarlos creo que no correspondia gastar.

En definitiva yo me quiero sacar la duda si mis caños con costura en acero 316L no servirian para un servicio óptimo, pues no son de 316 o 304, en Famiq los encargue especificamente en SS316L.

Muchas gracias.

Saludos!!

pablotrekk

Mensajes : 6
Fecha de inscripción : 17/08/2012
Edad : 37
Localización : ciudad autonoma bs as. argentina

Ver perfil de usuario http://pablotrekk@gmail.com

Volver arriba Ir abajo

Re: Placas, cavidades, electrodos y electrolito

Mensaje  Admin el Mar Oct 23, 2012 5:17 pm

pablotrekk escribió:Hola daniel!:

Estos tubos que se ven en imagen deben ser del tipo con costura, y la clase de acero cual es? 304, 316, 316L? Pues, como bien me aconsejaste por propia experiencia debo usar sin costura, yo he elegido los mas economicos entre la clase 316L que son con costura, porque como son destinados a las primeras pruebas de ensayos tal vez el diseño sea otro y los tenga que descartar totalmente, por eso los compre asi, ya que los con costura me salian el doble, no es mucho si vamos al caso, pero para tirarlos creo que no correspondia gastar.

En definitiva yo me quiero sacar la duda si mis caños con costura en acero 316L no servirian para un servicio óptimo, pues no son de 316 o 304, en Famiq los encargue especificamente en SS316L.

Muchas gracias.

Saludos!!

Pablo: Lo que vez es 304 con costura. Para las pruebas esta bien. Pero para la eficiencia no, ya que el agua se vuelve muy conductora y no pueden trabajar correctamente ni darte tensiones en el orden de 1500v como lo dijo Meyer, porque las fugas son muchas. El 316L es ideal pero debe ser sin costura.
Saludos

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Condicionamiento

Mensaje  Admin el Jue Oct 25, 2012 12:39 pm

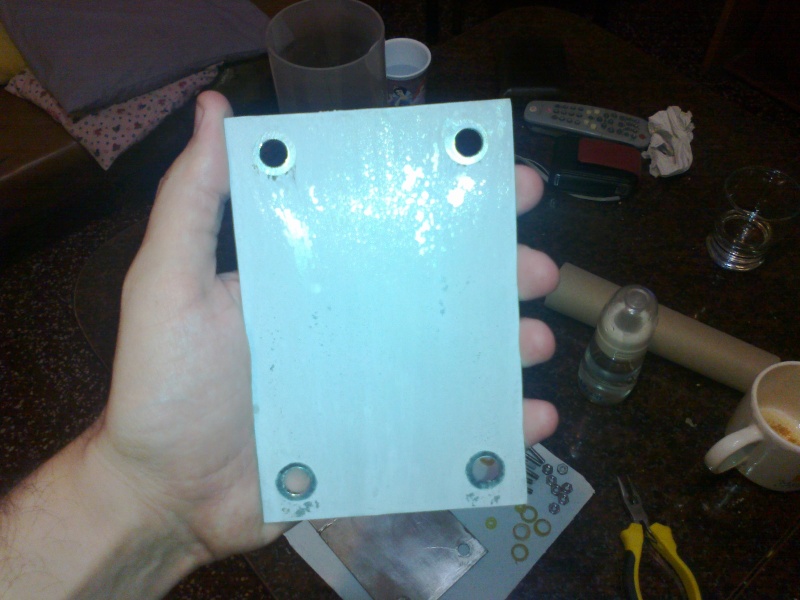

En esta imagen se ve claramente la película de oxido de cromo que se hace cuando condicionamos las placas. Fijarse bien que hay algunas partes en donde el condicionamiento no esta, eso es porque en esa parte estaba la placa sucia o con dedos o con un poco de grasa, mal lijada o algún momento en que en los ensayos paso mucha corriente, apenas nos pasamos de 200 o 300 ma el condicionamiento sufre y puede desprenderse por completo, atentos a esto, lo mismo si se calienta el agua por estar muy sucia o con contaminantes.


Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Concexionado para Celdas de 13.8Vcc (Busters) - NO MEYER SISTEM

Mensaje  Admin el Vie Nov 02, 2012 1:43 pm

Acá les dejo la configuración de placas para una celda de Corriente Continua, o sea Buster, o sea agua con electrolíto. En varios lugares leí que el mejor electrolíto es Hidroxido de potasio, también se puede usar hidróxido de sodio (soda caustica). También leí por ahí que la proporción es al 3%, pero no lo he probado aun así que si tienen otra data sobre esto o experiencias ya hechas posteen las mejores concentraciones con las mejores salidas de gas Vs consumo. Entonces con 13.8VCC o sea con el alternador de un auto cargando:

- N N N N + N N N N - N N N N + N N N N -

+ Placa conectada al positivo del generador
- Placa conectada al negativo del generador
N Placa sin conexión o neutra

Esquema:

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Configuración en Corriente Continua en 12v

Mensaje  Admin el Miér Nov 07, 2012 4:40 pm

Esta es la configuración para 12vcc + agua con electrolíto (al 3%, aunque no lo probé)

- N N N + N N N - N N N + N N N -

+ Placa conectada al positivo del generador
- Placa conectada al negativo del generador
N Placa sin conexión o neutra


Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Configuración en Corriente Continua en 26VCC

Mensaje  Admin el Miér Nov 07, 2012 4:53 pm

Aca les dejo la configuración para 26VCC, por ejemplo para camionetas con 2 baterías o camiones, ya que la mayoría utiliza 24V (pero con alternador funcionando es comun 26V), también es agua mas electrolíto al 3%, aunque repito que no lo probé y muchos usan el método de prueba y error hasta encontrar la mejor proporción entre corriente consumida y calor generado tratando de encontrar un equilibrio entre estos dos factores, sin demasiado calor Vs gas generado.

- N N N N N N N N N +
+ Placa conectada al positivo del generador
- Placa conectada al negativo del generador
N Placa sin conexión o neutra



Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Instructivo completo para celda seca de corriente continua

Mensaje  Admin el Sáb Mayo 18, 2013 4:13 pm

Excelente instructivo con planos para la construcción de una celda seca para corriente continua.
Gracias GTEL España!!


https://mega.co.nz/#!7E1WjAzZ!W3EkEkfbk8WiYE_P45kr8QiO-vxHIZcbpjJccIzESKU

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

tubos capacitores

Mensaje  ch_leo_4 el Miér Jul 17, 2013 6:31 pm

Hola gente, soy nuevo y tengo una duda ya que quiero empezar desde cero.
la idea de hacer las cavidades es que estas funcionen como capacitores verdad? el dielectrico seria el agua entre los tubos. mi pregunta es: Porque no se puede calcular la capacidad de la cavidad, y respecto a este valor, utilizar valores de inductancias y resistencias necesarios para lograr la resonancia tan buscada? no es dificil calcular la capacidad de la cavidad. tambien lei que la frecuencia de vibracion de las moleculas del agua es de 22,4 KHz si mal no recuerdo, y a esa frecuencia es mas facil disociar la union atómica del h2o.
Saludos

ch_leo_4

Mensajes : 5
Fecha de inscripción : 17/07/2013

Ver perfil de usuario

Volver arriba Ir abajo

Re: Placas, cavidades, electrodos y electrolito

Mensaje  ch_leo_4 el Vie Jul 19, 2013 2:42 am

ch_leo_4 escribió:Hola gente, soy nuevo y tengo una duda ya que quiero empezar desde cero.
la idea de hacer las cavidades es que estas funcionen como capacitores verdad? el dielectrico seria el agua entre los tubos. mi pregunta es: Porque no se puede calcular la capacidad de la cavidad, y respecto a este valor, utilizar valores de inductancias y resistencias necesarios para lograr la resonancia tan buscada? no es dificil calcular la capacidad de la cavidad. tambien lei que la frecuencia de vibracion de las moleculas del agua es de 22,4 KHz si mal no recuerdo, y a esa frecuencia es mas facil disociar la union atómica del h2o.
Saludos

Para una cavidad de 4 pulgadas de alto con tubos (Mayor -> 1 pulgada, Menor -> 3/4 pulgada) el valor que calcule es de 1.7 nanofaradios

ch_leo_4

Mensajes : 5
Fecha de inscripción : 17/07/2013

Ver perfil de usuario

Volver arriba Ir abajo

LAS CELDAS TIPO PLACAS PARALELAS NO USAN FRECUENCIA PARA CRAKEAR EL AGUA?

Mensaje  garbimba el Mar Jul 23, 2013 12:50 pm

Admin escribió:Acá les dejo la configuración de placas para una celda de Corriente Continua, o sea Buster, o sea agua con electrolíto. En varios lugares leí que el mejor electrolíto es Hidroxido de potasio, también se puede usar hidróxido de sodio (soda caustica). También leí por ahí que la proporción es al 3%, pero no lo he probado aun así que si tienen otra data sobre esto o experiencias ya hechas posteen las mejores concentraciones con las mejores salidas de gas Vs consumo. Entonces con 13.8VCC o sea con el alternador de un auto cargando:

- N N N N + N N N N - N N N N + N N N N -

+ Placa conectada al positivo del generador
- Placa conectada al negativo del generador
N Placa sin conexión o neutra

Esquema:

HOLA SOY MUY NUEVO EN ESTO DEL HHO UNA GRAN DUDA QUE TENGO ES SI LAS DRY CELL NO USAN LA RESONANCIA PARA DISOCIAR EL AGUA? LA RESONANCIA SOLO ES PARA LAS CELDAS DE TUBOS? ESPERO SU AYUDA POR FAVOR.

garbimba

Mensajes : 1
Fecha de inscripción : 20/07/2013

Ver perfil de usuario

Volver arriba Ir abajo

Celda de Tubos

Mensaje  Daniel Fe el Mar Jul 23, 2013 9:49 pm

Hola, saludos.
Mirá tengo entendido que el sistema de celda de tubos como meyer y otros y según papers varios tienen mejor eficiencia que las placas.
Otra característica es que los tubos no deben ser muy altos porque las burbujas se concentran en la parte superior y esto les baja rendimiento.
No se que opinan otros foristas.
Saludos
Daniel Fe

Daniel Fe

Mensajes : 5
Fecha de inscripción : 23/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Re: Placas, cavidades, electrodos y electrolito
