Armando un Reactor Sochimex HHO, México

Mensaje  MarioMKHHO el Vie Ago 31, 2012 12:45 am

Hola les compartimos algo de lo que llevamos de la construcción de nuestro reactor, vamos algo lentos pero en los ratos libres intentamos dedicarle, hablo en plural porque este es un proyecto que estoy haciendo en conjunto con mi amigo, ya que yo no sé casi nada de electrónica pero mi colega si, por el momento estamos en el armado y construcción de la celda y de la bobina bifilar, el circuito que pensamos utilizar es basado en el de Lawton en cuanto tengamos avances les compartiremos éstos.
Una duda que tenemos es que leímos que los tubos o las cavidades se deben desmagnetizar, y según esto se puede hacer sumergiéndolas en vinagre, alguien sabe si esto es cierto o si se debe hacer alguna preparación en particular, gracias y saludos
att: Mario

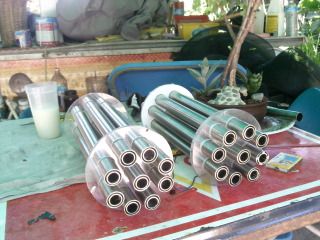

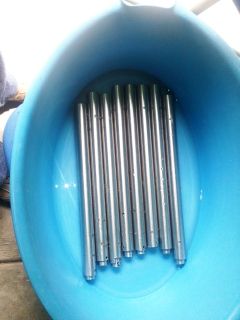

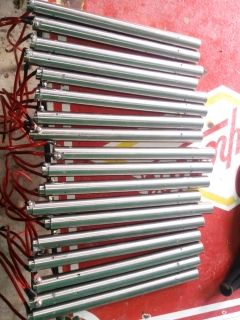

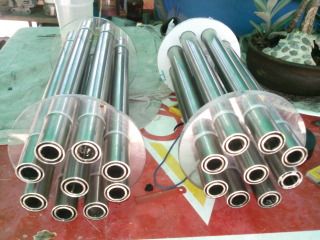

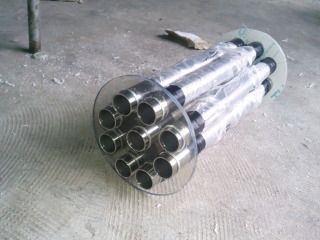

Tubos externos que se convertiran en las cavidades y el tubo de acrílico que servirá de contenedor Very Happy

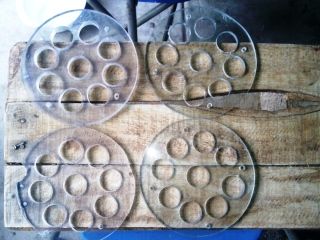

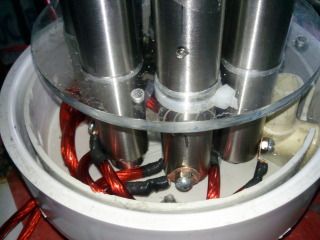

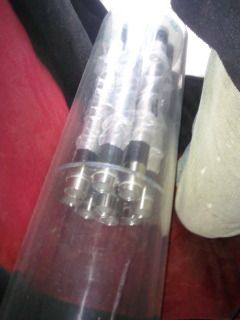

Lo que sigue es armar las cavidades como tal, aqui se aprecian unicamente los tubos externos que cortamos a mano para no producir estres al acero, Rolling Eyes y sus soprtes de acrílico

MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Cambio de nombre del tema

Mensaje  Admin el Lun Sep 10, 2012 12:34 pm

MarioMKHHO te sugiero si puedes cambia el nombre del tema a Armando un generador HHO, MarioMKHHO, México o algo muy similar así queda todo parejo en los nombres y formamos equipos o algo así. El compañero Johane ya lo hizo y creo que esta bueno para organizarnos, sino sabes como hacerlo, te ayudo o tal vez lo pueda hacer yo, porque soy administrador del foro, pero no quiero intervenir sin permiso.
Daniel

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Re: Armando un Reactor Sochimex HHO, México

Mensaje  MarioMKHHO el Mar Sep 11, 2012 4:56 pm

Me parece muy bien, si porfavor lo puedes cambiar a Reactor Sochimex México, gracias saludos

MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

más avances

Mensaje  MarioMKHHO el Mar Oct 02, 2012 8:07 pm

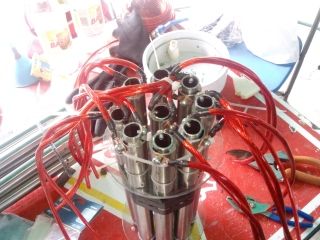

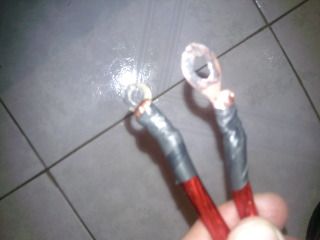

Bueno aquí les compartimos parte del proceso de la construcción de nuestros rectores , ya se armaron las 18 cavidades y se limpiaron con vinagre para eliminar grasa y suciedad, se les ha conectado su cable , elegimos calibre 8 con sus respectivas terminales, se colocó una llave en la parte inferior del reactor por la que drenaremos el agua para el proceso de acondicionamiento y para cuando se requiera cambiar el liquido, (se armó su base con tapas de PVC ) .

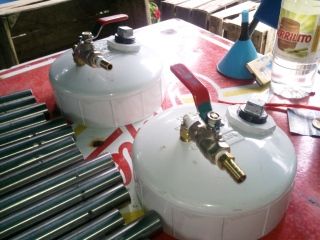

A lo que será la tapa del reactor se le ha colocó el tapón por el que ingresaremos el agua y su válvula para la salida del gas , aun nos falta soldar estas piezas con soldadura de PVCI para garantizar el un buen sellado y colar la base con una resina blanda para sellar el reactor, por el momento es lo que tenemos; esperemos que el logro de meyer se replique por todo el mundo saludos y aqui les dejo las imagenes














MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Re: Armando un Reactor Sochimex HHO, México

Mensaje  Emu-GGz el Mar Oct 02, 2012 10:38 pm

se ve muy bieeeennn!!!! felicidadessss!!

como vas con lo otro?

Emu-GGz

Mensajes : 3
Fecha de inscripción : 29/09/2012

Ver perfil de usuario

Volver arriba Ir abajo

el vic

Mensaje  MarioMKHHO el Miér Oct 03, 2012 1:38 am

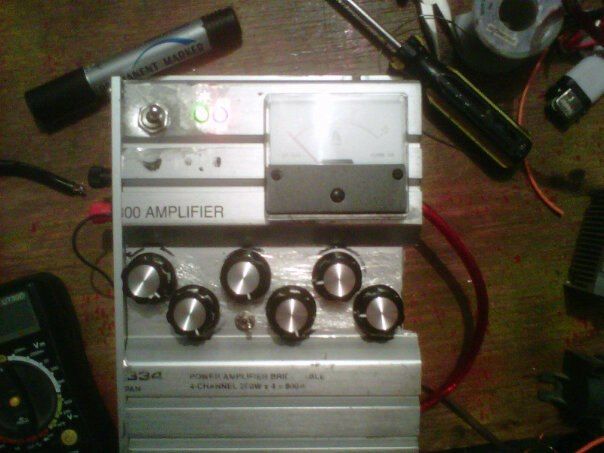

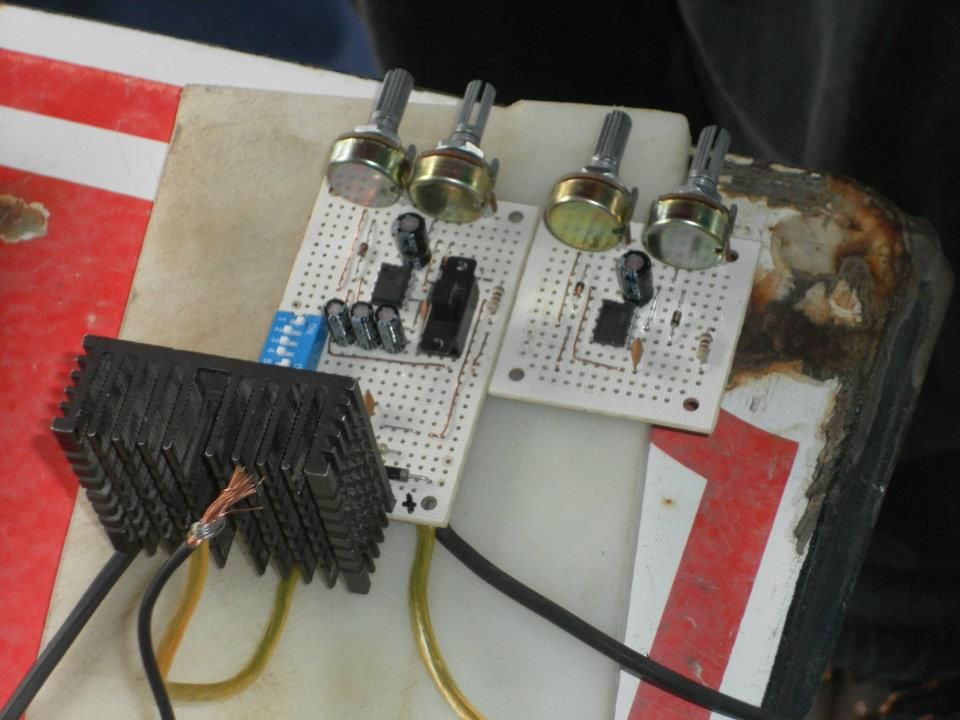

con el VIC ya tenemos casi todas las piezas necesarias, nucleos de ferrita, el alambre , diodos etc, vamos a utilizar el armazón de un aplificador para utilizarlo como contenedor y a la vez que nos ayude a disipar el calor, mi colega esta intentando acomodar todo dentro de este aplificador, lo posterá en cuanto lo arme, tengo curiosidad de verlo trabajando, habiamos hecho prubas con el pwm y una cavidad y apreciamos buena produccion de hho, sin embargo no teniasmos forma de medir la produccion, cosa que esperamos hacer cuando esté la celda sellada y probar como se comportará con la bifilar, les contaremos en cuanto esté , saludos

MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Progreso

Mensaje  Admin el Miér Oct 17, 2012 12:15 pm

Como vas compañero, quiero ver ese reactor haciendo de las suyas. Como va el generador de pulsos? Necesitas ayuda?
Daniel

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Gracias andamos bien

Mensaje  MarioMKHHO el Jue Oct 18, 2012 11:53 pm

Hola daniel, ya somos tres o mas de tres los que queremos verlo en accion, pero por el momento estamos detenidos porque la recina que habiamos comprado no era la suficiente y necesitabamos más y economicamente no se habia podido, pero listo , hoy mi colega ya consiguió los botesitos necesarios para preparar la recina y sellar el reactor a la vez que sea blando y resistente , gracias por preguntar en cuanto haya avances los compartimos, saludos hasta argentina

MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

quiero ver más fotos amigo

Mensaje  JuanKislord el Vie Oct 19, 2012 1:00 am



Amigo quisiera ver más fotografías para poder hacer el mio igual, se ve que va a jalar pero rudo jajajaj saludos Sochimexxx

JuanKislord

Mensajes : 6
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Re: Armando un Reactor Sochimex HHO, México

Mensaje  Sunrider el Jue Nov 01, 2012 11:01 pm

hola gente buenisimo esas cavidades, necesitaria ayuda de como armar una fuente alimentadora. no entiendo como funciona el variac el generador de pulso y regulador de frecuencia . se me mezcla todo si me pudieran ayudar se los agradeseria . lo necesitohola gente buenisimo esas cavidades, necesitaria ayuda de como armar una fuente alimentadora. no entiendo como funciona el variac el generador de pulso y regulador de frecuencia . se me mezcla todo si me pudieran ayudar se los agradeseria . lo necesito para calefacionarme en casa, con esto caliento la caldera y me calefaccion, vivo en ushuaia en medio del bosque y la verdad que no sube gas uso garrafa y se re complica el traslado, yo hice una celda de 7 placas -nn+nn- conectada a un cargador de bateria y con eso consigo agua caliente arme una serpentina de bronce y caliento el agua con 2 piquitos de hho. pero ahora quiero armar una fuente de alimentasion como la que estan haciendo aca. no consumen nada de corriente! si mepudieran ayudar se los agradeseria

Sunrider

Mensajes : 2
Fecha de inscripción : 22/10/2012

Ver perfil de usuario

Volver arriba Ir abajo

avances

Mensaje  MarioMKHHO el Lun Nov 05, 2012 1:25 am

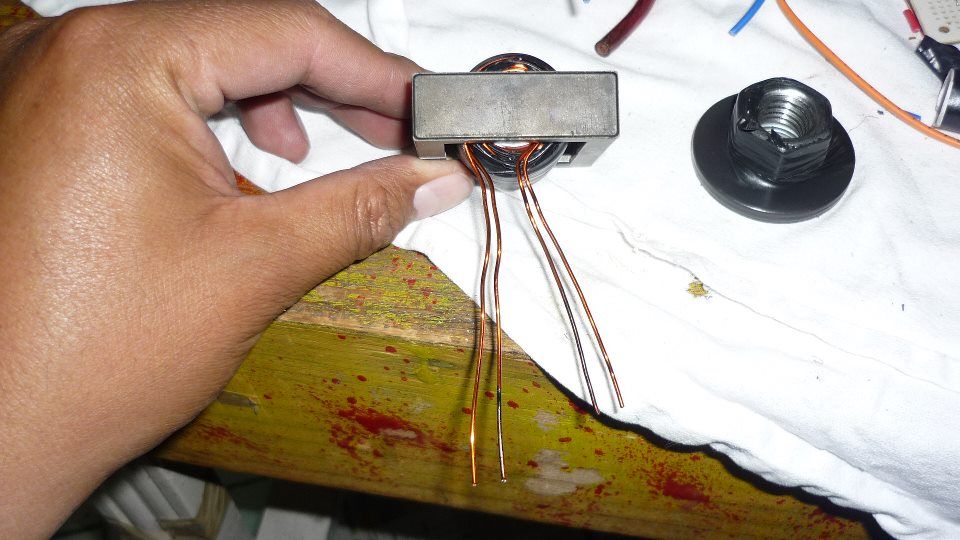

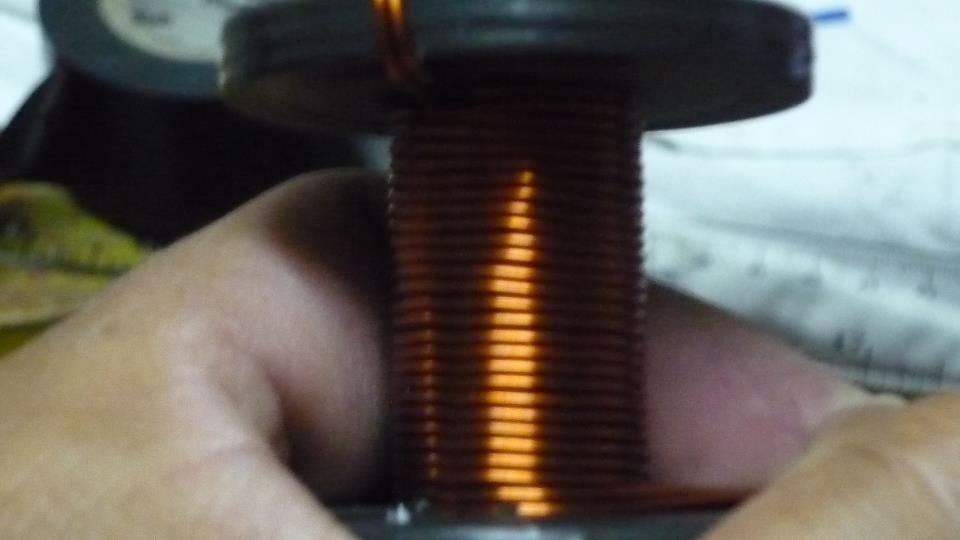

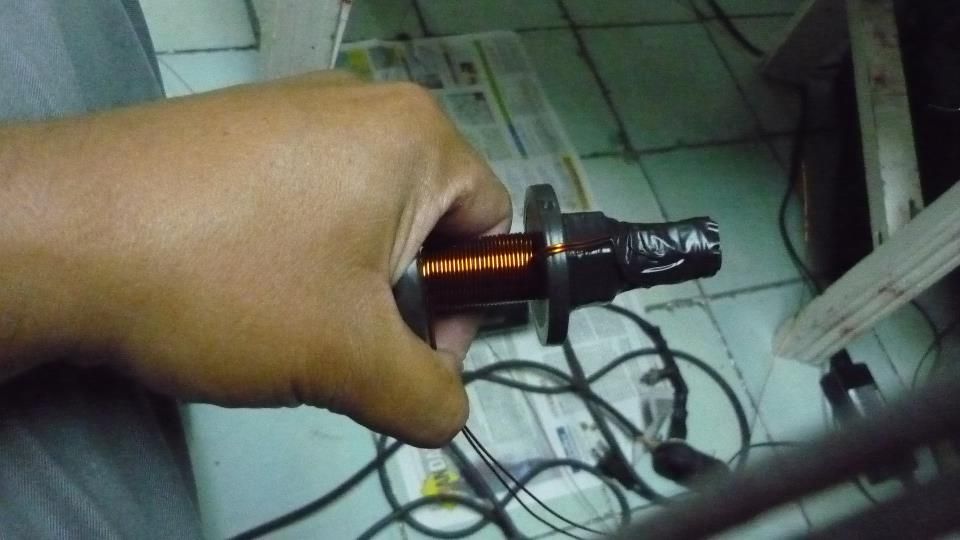

Hola a todos, seguimos en la construcción del reactor solo que hemos tenido algunos contratiempos, como habíamos comentado estábamos por sellar el reactor con resina y ya lo hicimos pero para nuestra sorpresa no selló del todo, aparentemente se ve uniforme el colado de la recina, pero presenta fugas de agua, problema que tenemos que solucionar para poder hacer las primeras pruebas con el PWM y la primera bifilar que armamos...
Alguien sabrá de algún pegamento efectivo para pegar PVC y acrílico o alguna forma que nos recomienden?
Ya armamos la bifilar pero falta probarla, una duda que tenemos es si el diodo va conectado después de la bifilar ... y bueno aquí algunas imágenes

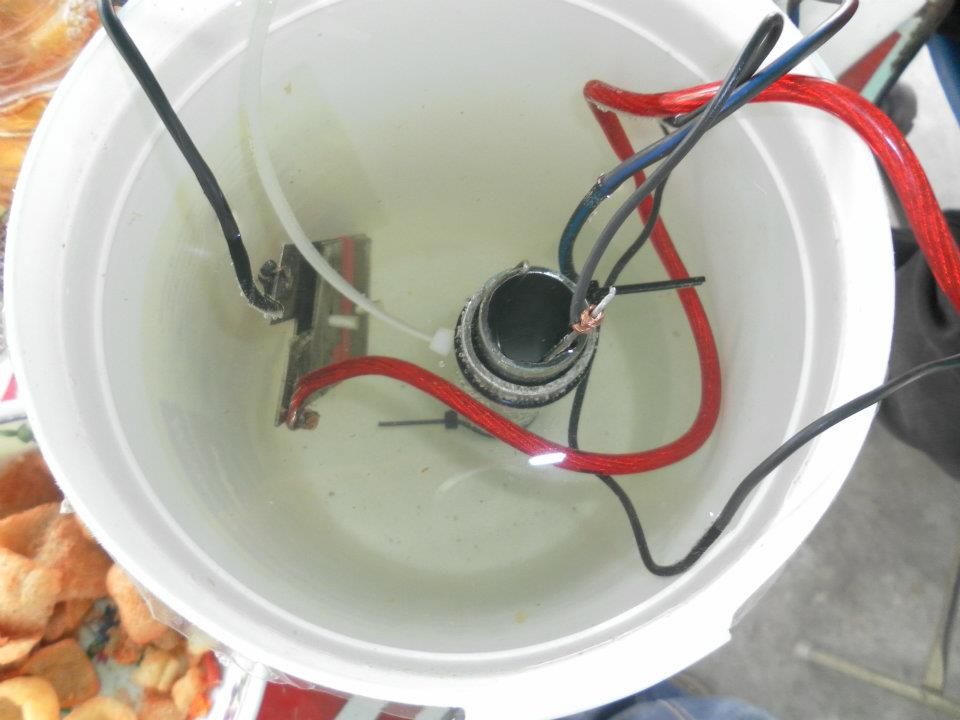

Unas prubas que hicimos antes de iniciar con la construccion de esta celda de 9 cavidades, queríamos ver que producia mas hho si placas o cavidad y sin duda la cavidad produjo más con el mismo consumo que el de los placas , unicamente lo probamos con el generador de pulsos y agua de la llave

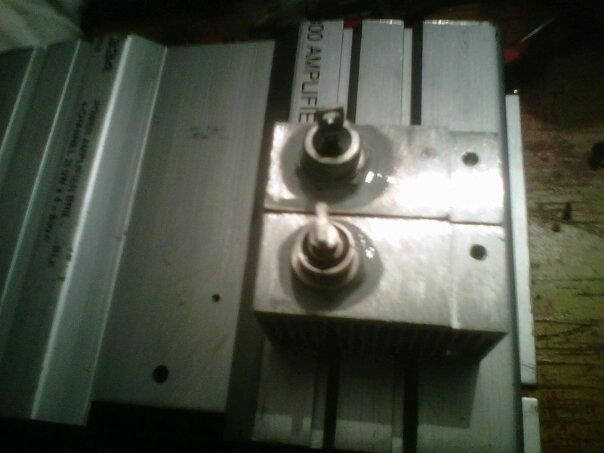

Aquí los diodos , Daniel si nos pudieras orientar el la conexión de estos y la bifilar, de antemano gracias

Un antiguo dry cell que había armado solo que el acrílico no soporto la presión y reventó,



MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Bifilar y conecciones

Mensaje  Admin el Lun Nov 05, 2012 2:04 pm

Esa bobina se ve bien. Buen trabajo.
El tema de los diodos no es tan difícil. Acá tenes una imagen que te va a ayudar, no hagas caso a los valores ya que he cambiado muchas cosas desde entonces pero el conexionado es igual. El diodo grande es el de 40A. El otro no es tan critico. También conviene poner un diodo entre source y drain del mosfet. Yo use uno rectificador de 6A. Ánodo hacia abajo, Cátodo hacia arriba, o sea en inversa, que dejara fluir la corriente en caso de tensiones inversas al mosfet salvando este, en la mayoría de los casos. Vi que tenes dos diodos grandes no importa usalos por igual como el esquema.

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

Vic y Bifilar

Mensaje  JuanKislord el Lun Nov 05, 2012 9:51 pm

Hola!

Daniel.

Mario y yo (JuanKisLord) estamos armando el reactor y el Vic (Es el de ravi) pero con respecto a la pregunta que Mario te hizo sobre en donde iba el diodo (diodo rectificador de 1200 volts/ 85 amperes modelo 85 HF 120 ambos diodos son iguales ), también quisiera saber ¿porqué no estamos generando alto voltage? otra cuestión es, la bifilar en la pruebas que he hecho en vez de mandar alto voltaje me manda menos voltaje y me envía sólo amperaje (por decir 12 volts de entrada y pasando por la bifilar reduce a 4 ó 5 volts con 3 ó 4 amperes), las pruebas las es estoy haciendo con un transformador de 120 volts alterna (esto de entrada en la bobina primaria) convertidos a 12 volts directa (cc) de 5 amp como máximo de corriente (en la bobina secundaria).

por esta parte no se si sea esa la cuestión de que no me mande alto voltaje o me haga falta otra cosa, por consiguiente las fotos se las enviaré a mi colega para que las suba al post.

Si genera hho y la resonancia en la bifilar se escucha amplificada no se si así se deba de escuchar.


Nota: La bifilar es una replica igual a la que hace icarus en el vídeo, 4 vueltas de 13 espiras cada una o nos recomiendas hacer una más grande para el tamaño de la celda.

Saludos

o si me puedes decir como subir las fotos y los vídeos y lo subo yo

Gracias

JuanKislord

Mensajes : 6
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

la primera prueba,

Mensaje  MarioMKHHO el Mar Nov 06, 2012 3:06 am


Aqui un primer video, lastima q no se escucha muy bien

http://www.youtube.com/watch?v=i5luQehgipk&feature=g-all-u

MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Re: Armando un Reactor Sochimex HHO, México

Mensaje  Admin el Mar Nov 06, 2012 12:25 pm

MarioMKHHO escribió:
Aqui un primer video, lastima q no se escucha muy bien

http://www.youtube.com/watch?v=i5luQehgipk&feature=g-all-u
3 o 4 amperes es mucho pero.... tenes que condicionar las placas o cavidades. Subí un esquema de como conectaste la celda. La alta tensión es algo que todos buscamos, yo no conseguí lo que Meyer asegura en sus patentes. Para mi esta ligado a la presión del campo eléctrico, pero sin un osciloscopio es difícil de medir, con tester no se si es tan confiable. Lastima no se escucha bien, la descripción es importante. Tal vez la bobina bifilar es para el 8XA de hecho lo que hizo max es la replica de ese VIC. Pero Lawton recomienda una bobina de 100 vueltas cada una. Yo creo que deberia ser de 200 vueltas maso cada una y poner esas cavidades el serie, ya que si van en serie la tensión total es la suma de las tensiones y sube mas que si pones una sola cavidad. Proba con una bobina de 200 vueltas y pone todas las cavidades en serie. Condicionalas si no lo haces no podrás obtener buena producción de gas y trata de aislarlas entre si o sea que el agua no conecte lo que vos no querés, el agua solo en la zona de tensión, te las tendrías que arreglar para esto, lo dejo a tu imaginación, el agua solo en la zona de tensión, podes empezar aislando la "espalda" de las placas que usas en el video, de esa manera la tensión solo se desarrolla en la "zona de tensión" y no hay fuga de electrones por atrás, espero explicarme.
Contestame si no me explique
Daniel


Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

gracias

Mensaje  MarioMKHHO el Mar Nov 06, 2012 4:42 pm

Si te explicaste bien, seguiremos las recomendaciones y haremos las prubas pero con las cavidades, solo estamos esperando q pasen las 24 horas de la resina epoxica q plicamas a la celda esperamos tener un buen sellado, si es así proseguiremos con el acondicionamiento, lo haremos seguiendo el proceso que utlizaste.

Precisamente habia estado pensando en algo asi para aislar la cavidad y la tension se de entre la separacion de las cavidades, algo se nos debe de ocurrir , habia pensado en lo que llaman lluvia solida, no se que tanto funcione veneficie o perjudique,no queda mas q probar, muchas gracias daniel por compartir orientarnos y contestar tan rapido, saludos

MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

con H2O

Mensaje  MarioMKHHO el Vie Nov 09, 2012 12:47 am

listo quedo sellada Very Happy

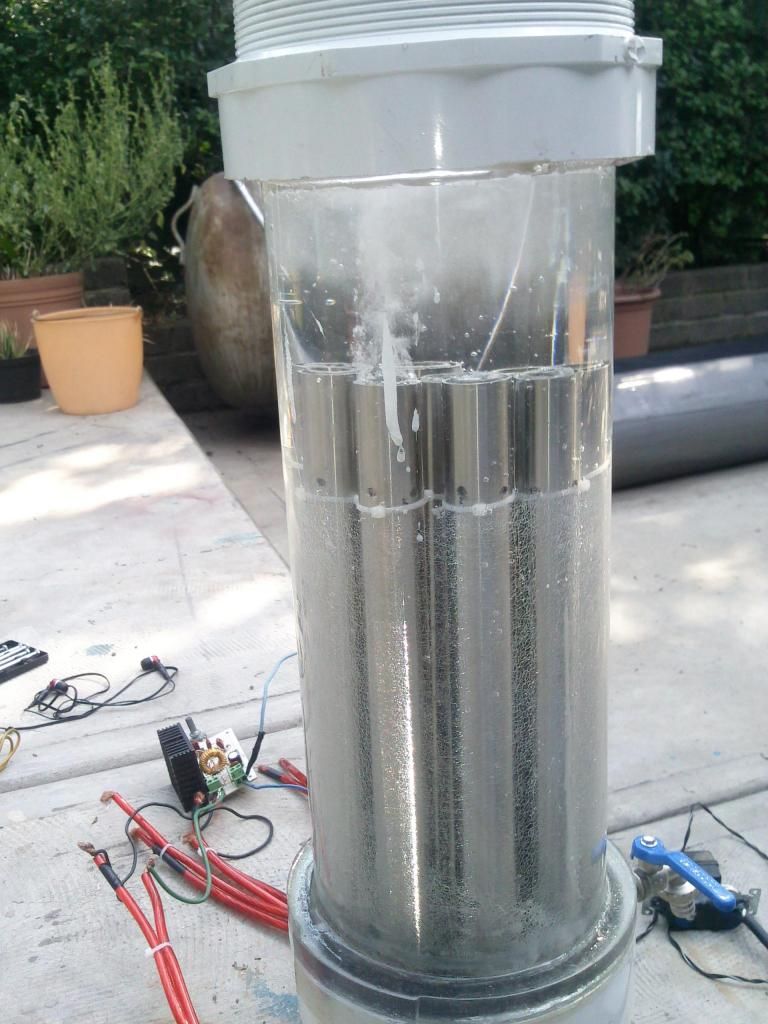

iniciamos con el acondicionamieto, aqui una duda, estamos haciendo el acondicionamiento de los tubos uno por uno a 200 miliampers, hasta donde se los tubos internos son negativos y externos positivos, si lo hicieramos conectando las cavidades en serie seía mas rapido??? , sin embargo esto sería correcto o afecta en el condicionamiento.Cada cavidad a estado trabajando aproximadamente por hora y ayer deje una toda la noche , hoy le cambíe el agua, y deje secar las cavidades y nuevamente esan trabjando el lapsos de una hora y las he estado rotando.
El agua utilizada es agua de la llave no es destilada y no tiene nada agregado, y noto que se mantiene limpia, no he observado ningun tipo de coloracion marron, será q esta trabajando con muy poco amperaje, esta bien el proceso o deberíamos aumentarlo, aqui dejo algunas fotos , saludos








MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Condicionamiento

Mensaje  Admin el Vie Nov 09, 2012 1:19 pm

Bueno estamos llegando al limite de conocimiento práctico entre vosotros y yo.
El condicionamiento lo he hecho como te dije a 200ma, yo creo que lo mas importante es no pasarse de esta corriente. Tal vez puedas condicionar todos juntos. Si los pones en paralelo tardaran lo mismo, obviamente sumando las corrientes; 10 cavidades = 2 amp en total. Si los pones en serie tendrías algo cercano a 20ma, lo que tardaría mas en condicionar, no importa si lo haces con menor corriente la capa blanca de oxido es mas densa y de "agarra" más. mas gruesa mas aislante mas se parece a un capacitor ideal, más eficiencia. Lo importante el la capa blanca en el electrodo central (tubo chico), ¿se está formado?¿Que tan gruesa es?.
Acá te muestro una foto de como me quedo a mi después de un día (que no es suficiente) pero alcanza para notar el descenso de la corriente de trabajo.



Tal vez notes que la corriente comienza a bajar a medida que condicionas y que crees? es justo lo que tiene que pasar! Lo esta haciendo bien! A medida que condicionas y que la corriente baja increíblemente la producción de gas aumenta! Yo creo que si las burbujas son grandes sean producto de la electrolisis propia del paso de la corriente (tipo Faraday) no te olvides... 200ma. Y las burbujas mas pequeñas y mas blancas son el preciado gas H atómico. Pero esto esta mezclado. H2 y H al mismo tiempo, hidrógeno atómico y molecular al mismo tiempo. A medida que los electrodos se condicionan la aislación de estos sube y se vuelve mas reactivo que resistivo. Por eso si pones las cavidades en serie la corriente baja en proporción a la cantidad de cavidades en serie.
El acero es 316L verdad? este acero tiene mucho menos contaminantes que el T304 que es más barato.
Tal ves por eso no tengas ese barro marrón que nos aparece a todos los que armamos con T304.
Segun veo en la foto el tubo exterior esta descubierto unos 10 cms arriba. Yo creo que esto también debe ser cubierto. Es solo una apreciación mía, porque el agua que esta en contacto con el tubo interno también conecta el externo, aunque sea 10 cms, pero eso se puede remediar, con mas resina o con cera no recuerdo que usaron, tal vez termo contraible de ese diámetro, aunque tal vez no resista y no selle completamente. También veo una canilla abajo como desagote; por esto voy a hablarte después ya que tengo irme pero hoy o mañana sigo.
Los felicito por los logros y sigan adelante, excelentes fotos!
Saludos desde Argentina.

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo

condicionamiento

Mensaje  MarioMKHHO el Dom Nov 11, 2012 4:43 pm

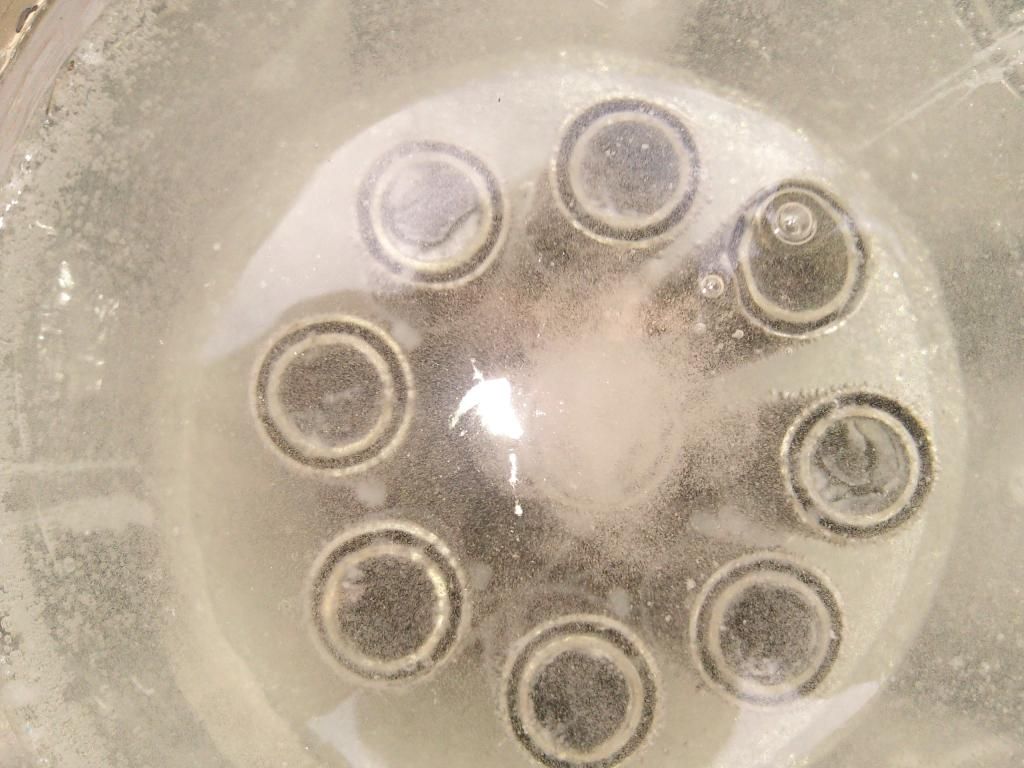

Hola Daniel seguimos en el condicionamiento de las cavidades y efectivamente se está formando la capa blanca en el exterior del negativo, aun no se aprecia tan gruesa pero ya se nota, también he notado en aumento de la producción del gas con los mismos mA. Seguiremos el condicionamiento conectando las cavidades en paralelo para hacerlo un poco más rápido , ya que lo había estado haciendo una por una, en intervalos de dos a tres horas. También he notado que las burbujas de los tubos externos se forman cada vez menos a diferencia de la primera vez, que incluso se notan en las fotos pasadas, entonces ¿és cierto como dice el documento de Panacea que una vez que estas burbujas desaparezcan el acondicionamiento ha sido concluido? o hasta ver la capa blanca gruesa .

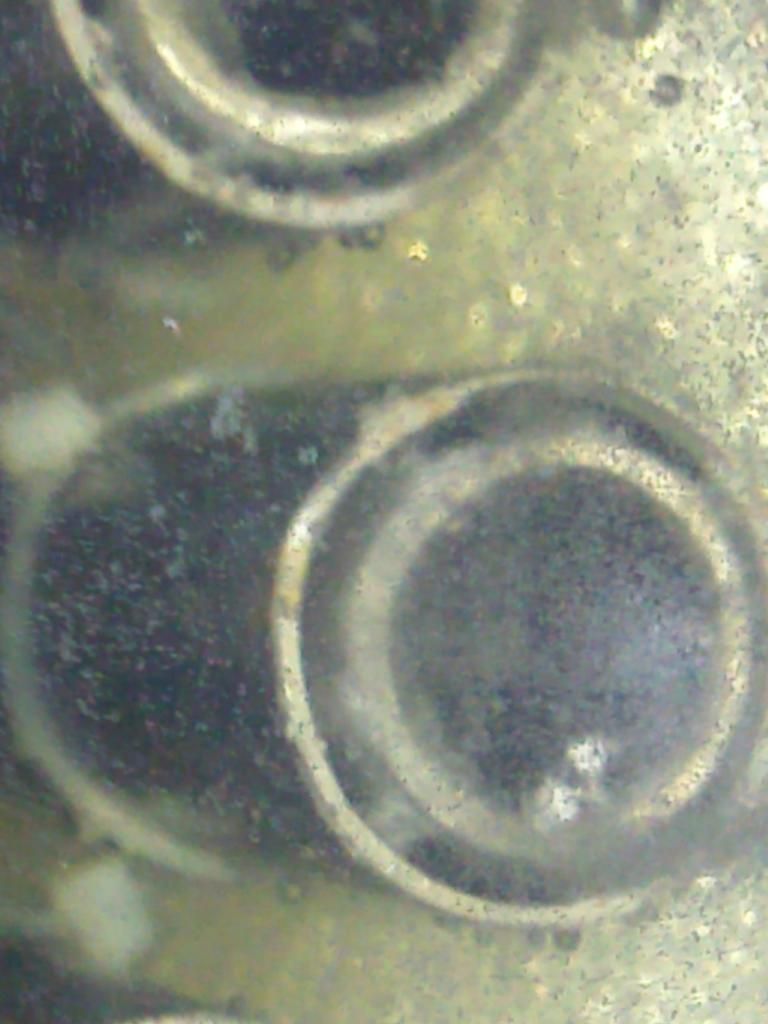

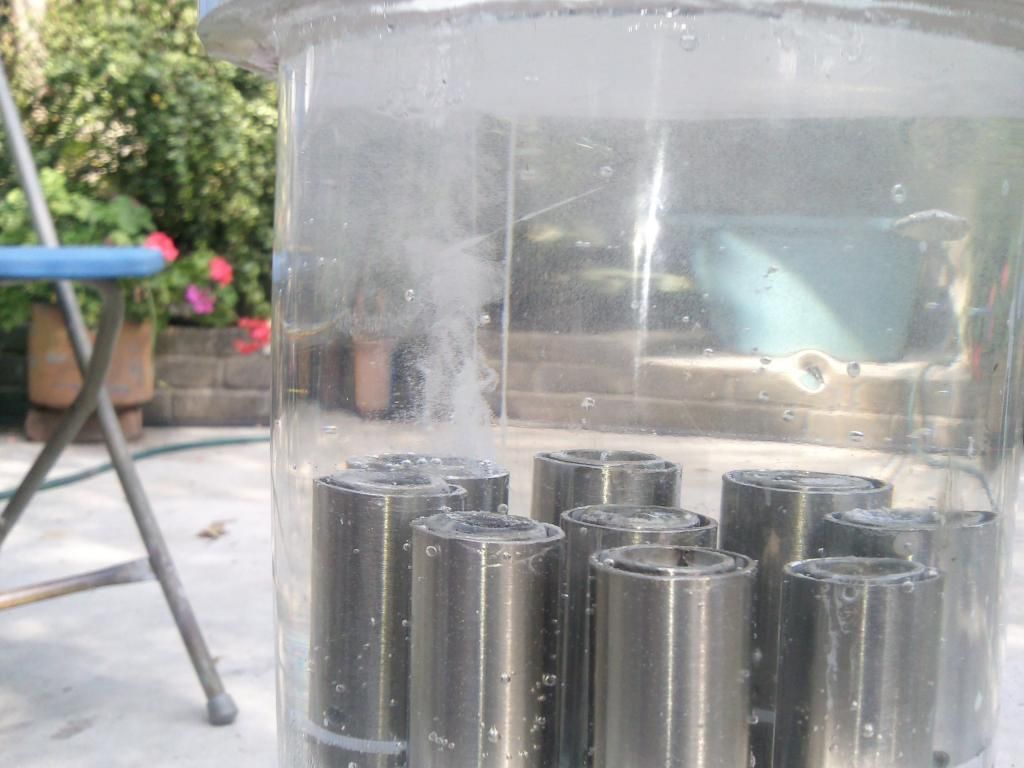

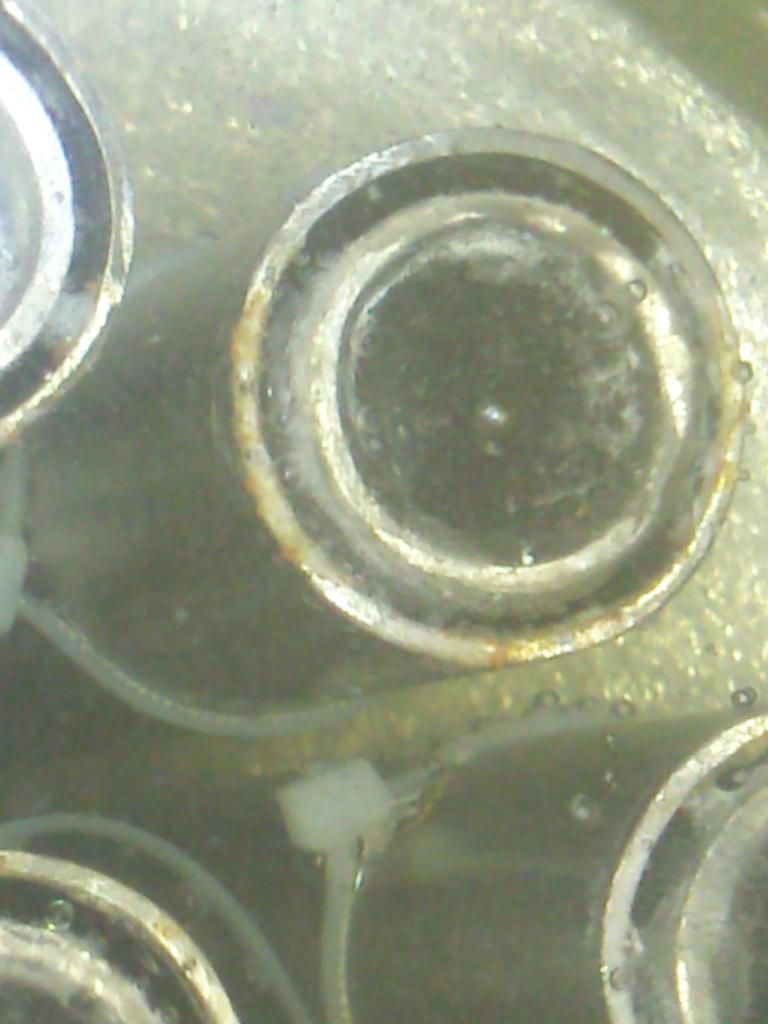

Tomé unas fotos de como va el condicionamiento, no sé si alcancen a distinguir la capa blanca, pero como los tubos ya están incrustados con la resina ya no es posible manipularlos.

Por cierto la resina cubre únicamente 3 cm de los tubos externos en la parte inferior, el resto están en contacto con el agua, solo que se ve como si tuviera resina porque la reacción y más que nada el olor que desprendió la resina al colar los tubos (aparte que genera mucho calor) craqueló el acrílico, Shocked por eso se ve así , y la parte que dices que está descubierta es porque esa parte no se craqueló, pero en general los tubos externos están en contacto con el agua.






Es curioso que casi no hemos apreciado presencia del barro marrón y el acero utilizado también es del 304 , es mínimo su presencia, prácticamente el agua está limpia después de un día de trabajo de las cavidades.

La lleve o canilla para el desagüe del agua , se la colocamos pensando precisamente en el condicionamiento y cuando fuera necesario cambiar el agua, y ha sido de mucha utilidad , solo se abre y en menos de un minuto esta vacía ... Very Happy

Nuevamente gracias por todo tu apoyo Daniel, saludos

MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

Dudas con circuitos

Mensaje  JuanKislord el Jue Dic 27, 2012 6:41 pm

Hola! Daniel, pues por aquí pasando a desearte felices fiestas decembrinas y aparte pues tengo una duda con unos circuitos:
Como por ejemplo el diodo SCR que utiliza el diagrama (corrected 8xa circuit publicado por true green solutions que también publicaste tu) mi pregunta es qué modelo es el SCR o que otro puedo utilizar en vez de ese, en verdad si quisiera saber cuál es o que diodo SRC utilizaste tu para el circuito.
Nota: en el diagrama no se ve claramente el modelo del diodo

Por otra parte no conseguí cerca de casa el optoacoplador H11d1 pero compre otro que es un MOC 3011 que vi que tiene ciertas caracteristicas iguales al H11D1, podré utilizar el 3011 como sustituto del H11D1 o a fuerzas tengo que utilizar el H11D1.

Sin más por el momento agradezco infinitamente el haber realizado este foro.

Feliz 2013

JuanKislord

Mensajes : 6
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

oxido de titanio sustancia muy blanca

Mensaje  bioscilador el Sáb Dic 29, 2012 7:05 pm

estoy siguiendo el tema... y me pregunto si la sustancia blanca que se deposita en el electrodo negativo y que hace de reactivo disminuyendo el consumo pero aumentando la produccion...
Puede ser OXIDO DE TITANIO , se estan haciendo pruebas en celulas HHO sin electricidad ,con luz solar es algo que mirar....saludos de españa aui en granada.

bioscilador

Mensajes : 1
Fecha de inscripción : 21/09/2012

Ver perfil de usuario

Volver arriba Ir abajo

oxido de titanio

Mensaje  MarioMKHHO el Miér Ene 02, 2013 2:33 am

Si no me equivoco, es oxido de niquel la capa blanca, lo que comentas es interesante, habia escuchado sobre ello, un profesor me comentó que con el oxido de titantio se lograba la obtencion de hho sin electricidad, ahora que lo menconas lo busque y es cierto ya hay info sobre ello, creo que sería bueno abrir un post en el foro para comentar sobre ello para ver si alguien tiene alguna experiencia en ello. Por cierto tambien me gustaría abrir un post sobre la historia de las personas que han trabajado sobre el hho en motores de combustion interna, hace mucho guarde info q me parece interesante y que me gustaria compartir.

MarioMKHHO

Mensajes : 26
Fecha de inscripción : 22/08/2012

Ver perfil de usuario

Volver arriba Ir abajo

oxido de titanio/niquel

Mensaje  gabitzu_0810 el Vie Ene 04, 2013 11:14 pm

una cosa que no tengo muy clara es... esa capa de oxido... de donde sale? ya que ni el oxido de titanio ni el de nique no es soluble en agua.. salvo que los electrodos de inxidable tengan en composicion uno de los dos componentes .. que opinais?

gabitzu_0810

Mensajes : 18
Fecha de inscripción : 03/11/2012

Ver perfil de usuario

Volver arriba Ir abajo

Capa blanca

Mensaje  Admin el Vie Ene 11, 2013 12:51 pm

gabitzu_0810 escribió:una cosa que no tengo muy clara es... esa capa de oxido... de donde sale? ya que ni el oxido de titanio ni el de nique no es soluble en agua.. salvo que los electrodos de inxidable tengan en composicion uno de los dos componentes .. que opinais?
.

Algo es seguro, la capa blanca que se forma es parte de los componentes del acero inoxidable por eso se usa este material, y el oxido es aislante por ende a medida que se forma mas la aislacion crece y se parece mas a un capacitor ideal.
Saludos

Admin
Admin

Mensajes : 141
Fecha de inscripción : 08/08/2012
Edad : 4
Localización : Argentina

Ver perfil de usuario http://www.mireactor.com.ar

Volver arriba Ir abajo
